Bővített funkciójú impulzus időtag (S_PEXT)

Tevékenység: Olvassa el figyelmesen az időzítő leírását! Tanulmányozza az időtag blokk vázlatát! Jegyzetfüzetébe rajzolja le a bővített funkciójú impulzus időtag blokk vázlatát! Adjon meg tetszőleges be- és kimeneti paramétereket, majd saját szavaival mondja el, hogyan működik az időzítő!

Az időtag működése hasonló az impulzus időtag működéséhez azzal a különbséggel, hogy a Q kimenet nem lesz inaktív akkor, ha az időzítő futása közben az S bemenet inaktívvá válik.

Az időzítőt tehát egy felfutó éllel lehet indítani, ezzel egyidőben a Q kimenete bekapcsol és S bemenet további állapotától függetlenül az idő tovább fut benne.

Amikor a beállított időzítési idő eléri a nullát, a Q kimenet kikapcsol.

Ha S jele a TV-ben beállított idő letelte előtt megszűnik, akkor az idő futása rendületlen, a Q kimenet továbbra is aktív az idő lefutásáig.

Ha az időzítő futása közben az S bemeneten újabb felfutó él keletkezik (vagyis futás közben S kikapcsol, majd újra be) akkor a TV-ben megadott érték újra betöltődik és a időzítő futása elölről kezdődik a TV-ben megadott értékről. Közben a Q kimenet bekapcsolva marad.

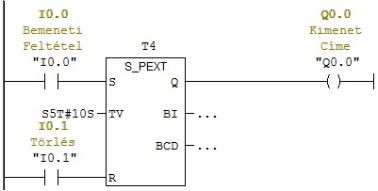

30. ábra – Bővített funkciójú impulzus időtag[28]
